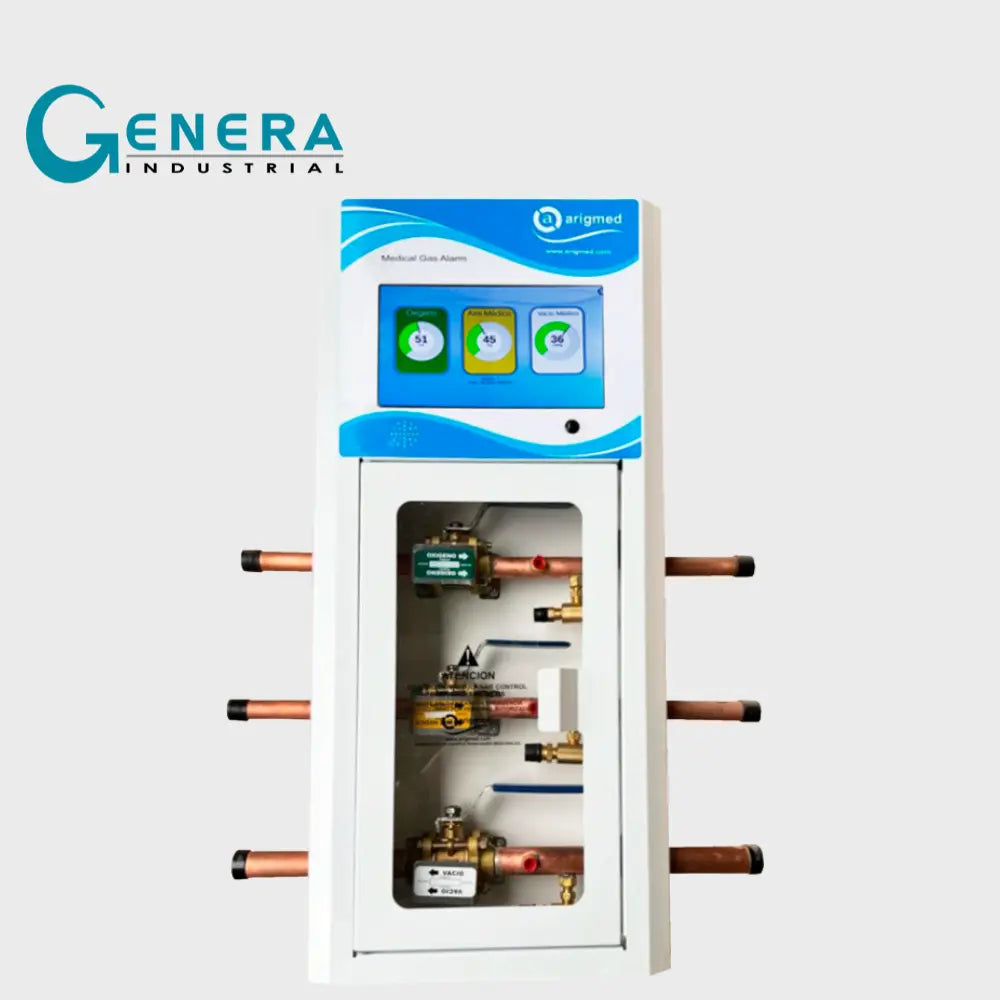

ALARMA COMBINADA SERIE 2 PANTALLA 10

Valor a cotizar

$0 CLP

Oferta Agotado

Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.

Valor referencial. El precio final será confirmado en la cotización oficial según las opciones seleccionadas.

Variantes de producto

SKU:

Cantidad

DESCRIPCIÓN

Alarma Digital de Zona para detección de alta y baja presión Modelo SERIE 2 con pantalla LCD de 10* a color, disponible sólo en gabinete para embutir en muro, cumple con NFPA99. Gabinete: + Frontal fabricado en inyección de termoplástico ABS en cumplimiento con NFPA 286 y chasis de montaje fabricado en lámina de acero galvanizado. Número de gases: + Configuración de 1 y hasta 8 gases medicinales contenidos en el mismo gabinete de alarma de zona. + Visualización de lecturas de Presión y Vacío en tiempo Real. + Opción Color NFPA99 y Nomenclatura de cada gas medicinal. + Opción Color ISO y Nomenclatura de cada gas medicinal. + Destello de Alarmas en cada Módulo de Gas. + Visualización de desconexiones y cruzamiento de sensores de gases medicinales. + Visualización del nombre del área donde se ubicará la alarma de zona. Eventos de Alarma:

Alarma para la detección de los eventos de alta y baja presión en tiempo real.

Alarma para la detección de la interrupción de la señal en los sensores (desconexión).
Alarma para la detección del intercambio de sensores de gases medicinales o conexión cruzada.
Advertencia en pantalla cuando los parámetros de activación de alarma No sean los especificados por el código NFPA99-2015

Comunicaciones:

+ Puertos Hembra RJ45 para Salida y Entrada de datos.

+ 1puerto de Relé (contactos secos) para salida de datos.

+ Protocolo de comunicación RS485 en conexión SERIAL para enlace con grupos de alarmas de zona de display de 10" y con el panel
de alarma maestro SERIE 2 de Arigmed.

+ Conexión a INTRANET por medio de la INTERFAZ ETHERNET DE ARIGMED con HTML para visualizar el sistema con dispositivos
remotos como PC, TABLET, SMARTPHONE vía sitio web.

Funciones:

+ Modificación de Parámetros por el usuario para cambio de Unidades, niveles de corte para la presión e Histéresis.
+ Edición del Nombre del área donde se ubicará la alarma de zona. Caja de válvulas para control de gases medicinales, cumple con NFPA99.

Válvulas:

+ Válvulas diseñadas para 600 WOG fabricadas en latón de 3 cuerpos con puertos soldables para extensiones de tubería de cobre,
cierre de esfera en acero inoxidable con sellos de PTEF (sin conectores roscados).

Puertos para Sensores de Alarma:

+ Puertos para acoplamiento de sensores digitales para sistema de alarma de zona de pantalla de 10" y de medidores de presión y
vacío de rosca recta hembra de 1/4" fabricado en latón en ambos lados de la tubería de la válvula.

Medidores de presión y vacío:

+ Medidores de presión y vacío con escala normativa de conexión posterior y carátula de 11/2".
+ Protectores para la caja de los medidores de presión y vacío, inyectados en el color de identificación del gas según NFPA99.

Etiquetas de Identificación del Gas:

+ Identificación del tipo de gas y vacío médico, nomenclatura y color según NFPA99-2015 por cada válvula, así como indicador gráfico
del sentido del fiujo, fabricado en lámina de acero inoxidable.

Caja de montaje:

+ Fabricada en lámina de acero galvanizado en acabado de pintura electrostática en polvo horneada en color blanco, con ventanilla
abatible (bisagra de pivote) fabricado en lámina de aluminio y acrílico transparente de 3mm de espesor.
+ Versión para embutir en muro.

CARACTERÍSTICAS

Requiere para su funcionamiento el siguiente equipo complementario para censar la presión de los gases medicinales: Caja de empotre en muro de para alojar tuberías, conexiones y sensores. Salida de alimentación por cada gas específico en un acoplador de conexión DIS CGA-V5 y válvula de cierre automático (check) Sensor Digital por cada gas específico en un acoplador DISS CGA-V5. Fuente de Poder a 110-220v 50/60 Htz. (Por cada módulo de gas, para hacer el sistema redundante). Requiere para su funcionamiento en conexión de un sistema de red con la alarma maestra de la marca Arigmed el siguiente equipo complementario: + Sistema de Red de cable para transmisión de datos con cable UTP (Unshield Twisted Pair) CATó en conexión serial con todas las alarmas de zona de display de 10" e interconectadas con uno o varios Paneles de Alarma Maestro de Arigmed SERIE 2 + Panel de Alarma Maestro SERIE 2 de Arigmed. + Interfaz Etehernet de Arigmed con HTML Site Web arigmed de monitoreo de sistemas de presión remoto (El hospedaje del sistema del usuario en el sitio web de ARIGMED de monitoreo de presión puede generar costos extraordinarios). + El usuario podrá recibir en una dirección de correo electrónico registrado en el sitio web de ARIGMED de sistemas de presión un correo electrónico de notificación “en tiempo real” con el evento de alarma que se haya generado en su sistema de gases medicinales. rojo para el panel maestro: + De 127 Sensores de gas o vacío médico quirúrgico. Afectaciones en la operación del Equipo que deberán evitarse: + Variaciones de voltaje en el suministro eléctrico. + Ministro de energía con plantas de emergencia. + Suministro Variable o Intermitente (la energía se pierde y se recupera con gran frecuencia en un corto periodo de tiempo). + Ausencia continua e Intermitencia del suministro eléctrico (cuando se pierde el suministro y entra la planta de emergencia en repetidas ocasiones). Recomendaciones para la Instalación: + Verificar la conexión de la tierra física del equipo (para proteger el equipo contra descargas no deseadas). + Instalar un sistema contra variaciones de voltaje y de respaldo de energía eléctrica (No-Break). + Instalar un sistema con supresor de picos (para la protección del equipo contra las variaciones y descargas de energía).
