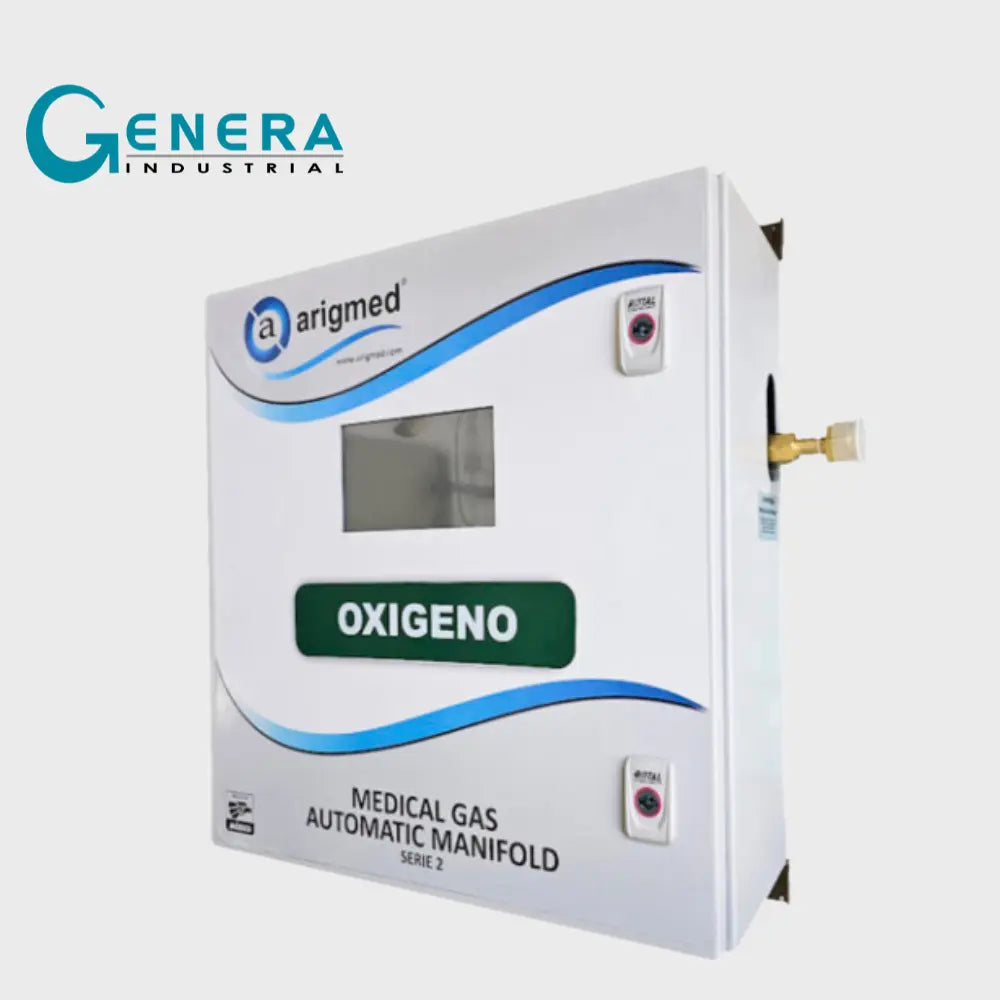

CENTRAL DE CILINDROS AUTOMÁTICA TIPO MÉDICO

Valor a cotizar

$0 CLP

Oferta Agotado

Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.

Valor referencial. El precio final será confirmado en la cotización oficial según las opciones seleccionadas.

Variantes de producto

SKU:

Cantidad

DESCRIPCIÓN

Central de cilindros automáticos tipo médico (Manifold), para intercambio de bancadas de forma automática, cumple con el código NFPA99 y ASTM B819 (limpio para uso con oxígeno). Las piezas que conforman la construcción de nuestras centrales de cilindros (manifolds) son fabricadas específicamente oa la medida, no usamos piezas comerciales o de uso común.
Gabinete:
• Para Interiores, Gabinete clase NEMA 12 nivel de protección IP56, en acabado de pintura electrostática horneada Marca Rittal con certificado CE.
Sistema de Control:
• Operado por un sistema PCB electrónico de alta velocidad con pantalla de 7" LCD a color, control de pantalla táctil.
• Válvula eléctrica 110-220 vac normalmente abierta.
• Válvulas antirretorno
• Transductores 4-20Mapa de alta y baja presión
Gráficos:
• Visualización de lecturas de alta y baja presión para la bancada primaria y secundaria de cilindros en tiempo real.
• Visualización de lecturas de alta y baja presión para la línea de salida de suministro en tiempo real.
• Unidades de presión.
• Señales de Alarmas.
Señales (Alarmas):
• Alarma de baja presión de entrega.
• Alarma bancada en uso vacío.
• Alarma de reserva en uso.
·Alarma alta presión (cuando se encuentre sobre el 20% de la presión nominal).
• Alarma de fuga (cuando se detecta una caída de presión del 25% en la bancada designada como reserva o stand by). Sistema de Derivación (By Pass):
Sistema de 2 reguladores de línea final para baja presión con un aislamiento manual de válvulas de esfera fabricadas en acero inoxidable (uno en uso y el otro en reserva).
Sistema de Válvulas de sobrepresión y venteo:
• Sistema de protección interconectado con un circuito de válvulas de alivio y orientados al exterior del gabinete de la central de suministro (manifold).
Entradas de emergencia:
• Ubicada después de los reguladores de línea final y sólo para baja presión.
• Acoplamiento con entrada DISS CGA V-5 conforme el gas médico de la central de suministro (Manifolds).
Medidores de presión:
• Tipo análogo para las etapas de alta y baja presión.
Sistemas de Comunicación:
• Conexiones de Relé (contacto seco) por monitoreo de cada alarma para conexión remota con paneles de alarma maestros, así como la integración de un sistema de vigilancia y administración remota BMS (Building Management System) lenguaje común en base a conmutación de relevadores.
• Conexión por comunicación Modbus RTU RS485 a dos hilos en modo esclavo para el monitoreo de presiones en PSI y estados de alarma desde un sistema BMS (Building Management System), sistema SCADA (Supervisory Control and Data Acquisition) o cualquier equipo configurado como maestro.
• Botón para elección de bancada principal de uso.

CARACTERÍSTICAS

Entrega de caudal: • Entrega de Caudal Estándar de 65 Scf/min. • Para entregas mayores consulte por anticipado a la fábrica. Bancadas Cilindros: • De Ensamble Modular. • Fabricadas en Tubo de latón rojo de extrusión especial SPS aleación 23000, temple H58 Drawn, cumple con ASTM B-43-98, ASTM B-819 (Limpio para uso con oxígeno) y para una presión de trabajo de 3,000 PSI. • Válvulas de conexión de cilindros fabricadas en latón código CGA con cierre automático anti-retorno (verificar). • Una válvula maestra manual para control de apertura y cierre de la bancada primaria y secundaria. • Se entrega en acabado en latón natural (el usuario o instalador podrá pintar o recubrir la barra a su elección). Arcos de Conexión para Cilindros: • Oxígeno: Tipo Flexible de tubo de Cobre conexión CGA 540. • Otros Gases No Corrosivos: Manguera flexible de PTEF con recubrimiento de malla de acero inoxidable y línea de vida, en conexión CGA para el gas específico. Disponible para: • Sólo cilindros de Alta Presión en Gas. Disponibles para los siguientes Gases: • Oxígeno Médico • Aire Médico • Óxido nitroso • Nitrógeno • Dióxido de carbono • Helio •Argón Requiere: • Alimentación eléctrica 100-220 V 50-60 Hz. Tipo de Cable para Conexión en Sistema de Red: • Belden STP (par trenzado con blindaje) n.° 8461ZH o n.° 8208. Afectaciones en la operación del Equipo que deberán evitarse: • Variaciones de voltaje en el suministro eléctrico. • Ministro de energía con plantas de emergencia. • Suministro Variable o Intermitente (la energía se pierde y se recupera con gran frecuencia en un corto período de tiempo). • Ausencia continua e Intermitencia del suministro eléctrico (cuando se pierde el suministro y entra a la planta de emergencia en repetidas ocasiones). Recomendaciones para la instalación: • Verifique la conexión de la tierra física del equipo (para proteger el equipo contra descargas no deseadas). • Instalar un sistema contra variaciones de voltaje y de respaldo de energía eléctrica (No-Break). • Instalar un sistema con supresor de picos (para la protección del equipo contra las variaciones y descargas de energía).
