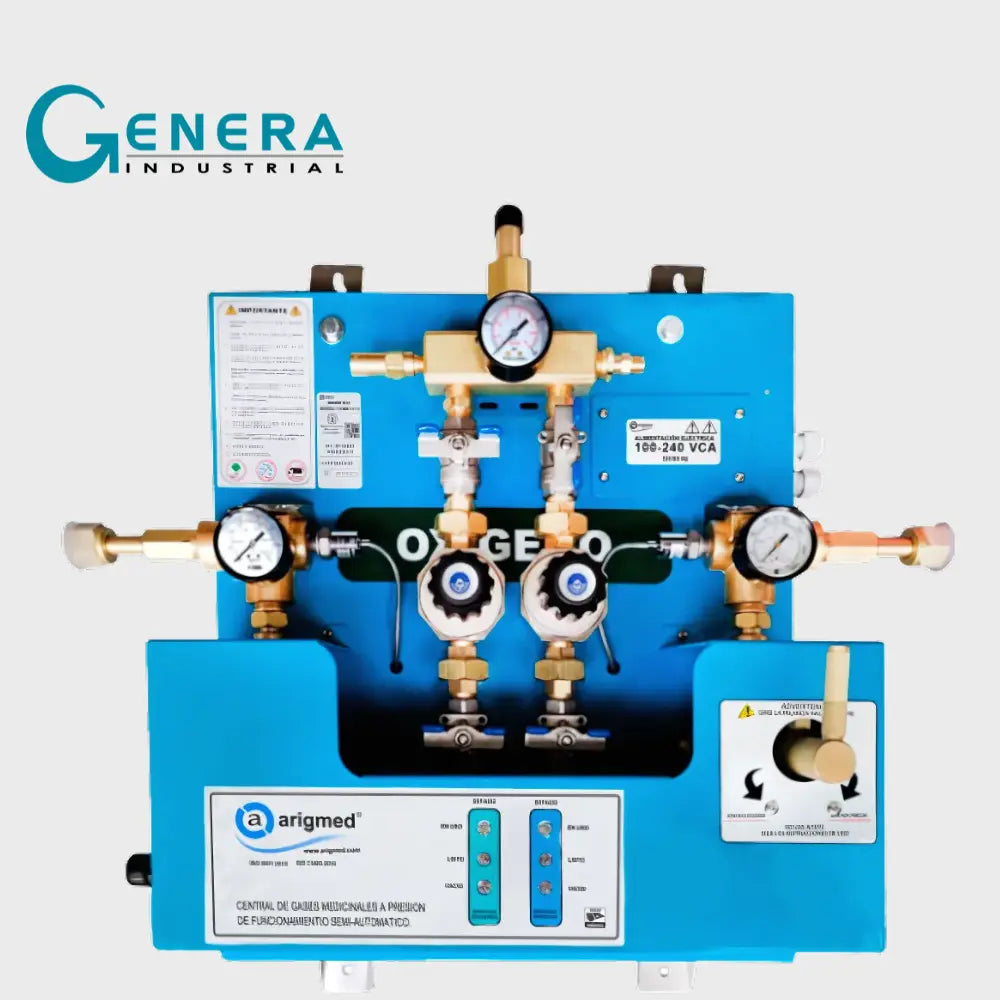

CENTRAL DE CILINDROS SEMIAUTOMÁTICA DEWARD TIPO MÉDICO

Valor a cotizar

$0 CLP

Oferta Agotado

Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.

Valor referencial. El precio final será confirmado en la cotización oficial según las opciones seleccionadas.

Variantes de producto

SKU:

Cantidad

DESCRIPCIÓN

Central de cilindros semi-automática DEWARD tipo médico (Manifold), transferencia manual para intercambio de bancadas, primer cambio de forma automática por diferencial de presión y designación de la bancada principal y secundaria para ciclos de trabajo por medio del selector manual (palanca), cumple con el código NFPA99 y ASTM B819 (limpio para uso con oxígeno). Las piezas que conforman la construcción de nuestras centrales de cilindros (manifolds) son fabricadas específicamente oa la medida, no usamos piezas comerciales o de uso común.
Platina de Montaje:
• Sólo para uso en interiores
• Fabricada en lámina de acero al carbón calibre 18 en acabado de pintura electrostática horneada.
• Opción de lámina de acero inoxidable calibre 18 (sólo bajo previa especificación).
Sistema de Control:
• Operado por un sistema PCB electrónico con indicadores visuales LEDS de alta brillantez para estados de operación de la central de suministro (manifold).
• Válvulas anti-retorno (checks) para controlar el diferencial de presión entre las bancadas de cilindros.
• Transductores 4-20Mapa de alta presión para la bancada primaria y secundaria.
Señales visuales:
• Indica los estados de USO-LISTO-VACÍO por cada bancada de cilindros (primaria y secundaria).
Presión Mínima de los Cilindros Deward:
• 230 PSI
Sistema de Derivación (By Pass):
• Sistema de 2 reguladores de línea final para baja presión con un aislamiento manual de válvulas de esfera fabricadas en acero inoxidable (uno en uso y el otro en reserva). Válvula de sobrepresión y venteo:
• Válvula de alivio para la etapa de baja presión ubicada antes de la salida de la central de suministro (manifold) para protección de la red principal.
Comunicaciones:
• 1 puerto de conexión de relé para la salida de las señales de alarma y conexión con el panel maestro de señales para aviso del intercambio de bancadas.
Entradas de emergencia:
• Ubicada Antes de los reguladores de línea final y sólo para baja presión 50-55 PSI.
• Acoplamiento con entrada CGA conforme el gas médico de la central de suministro (Manifold).
Medidores de presión:
Tipo análogo para las etapas de alta y baja presión.

CARACTERÍSTICAS

Entrega de caudal: • Entrega de Caudal Estándar de 65 Scf/min. • Para entregas mayores consulte por anticipado a la fábrica. Bancadas Cilindros: • De Ensamble Modular. • Fabricadas en Tubo de latón rojo de extrusión especial SPS aleación 23000, temple H58 Drawn, cumple con ASTM B-43-98, ASTM B-819 (Limpio para uso con oxígeno) y para una presión de trabajo de 3,000 PSI. • Válvulas de conexión de cilindros fabricadas en latón código CGA con cierre automático anti-retorno (verificar). • Una válvula maestra manual para control de apertura y cierre de la bancada primaria y secundaria. • Una válvula de sobrepresión por cada bancada (primaria y secundaria). -Se entrega en acabado en latón natural (el usuario o instalador podrá pintar o recubrir la barra a su elección). Arcos de Conexión de Cilindros: • Criogénico: Manguera Flexible de caucho, conexión CGA para el gas específico. Disponibles para los siguientes Gases: • Conexión de oxígeno CGA540 para cilindros tipo Deward a una presión mínima de salida de 230PSI, incluye un puerto de emergencia en la etapa de baja presión y regulada a 50- 55PSI, cumple con NFPA99-2015. • Conexión de nitrógeno CGA580 Para cilindros tipo Deward, cumple con NFPA99-2015, incluye entrada de emergencia en etapa de baja presión. Requerimiento: • Alimentación eléctrica 100-220 V 50-60 Hz. Tipo de Cable para Conexión en Sistema de Red: • Belden STP (par trenzado con blindaje) n.° 8461ZH o n.° 8208.
