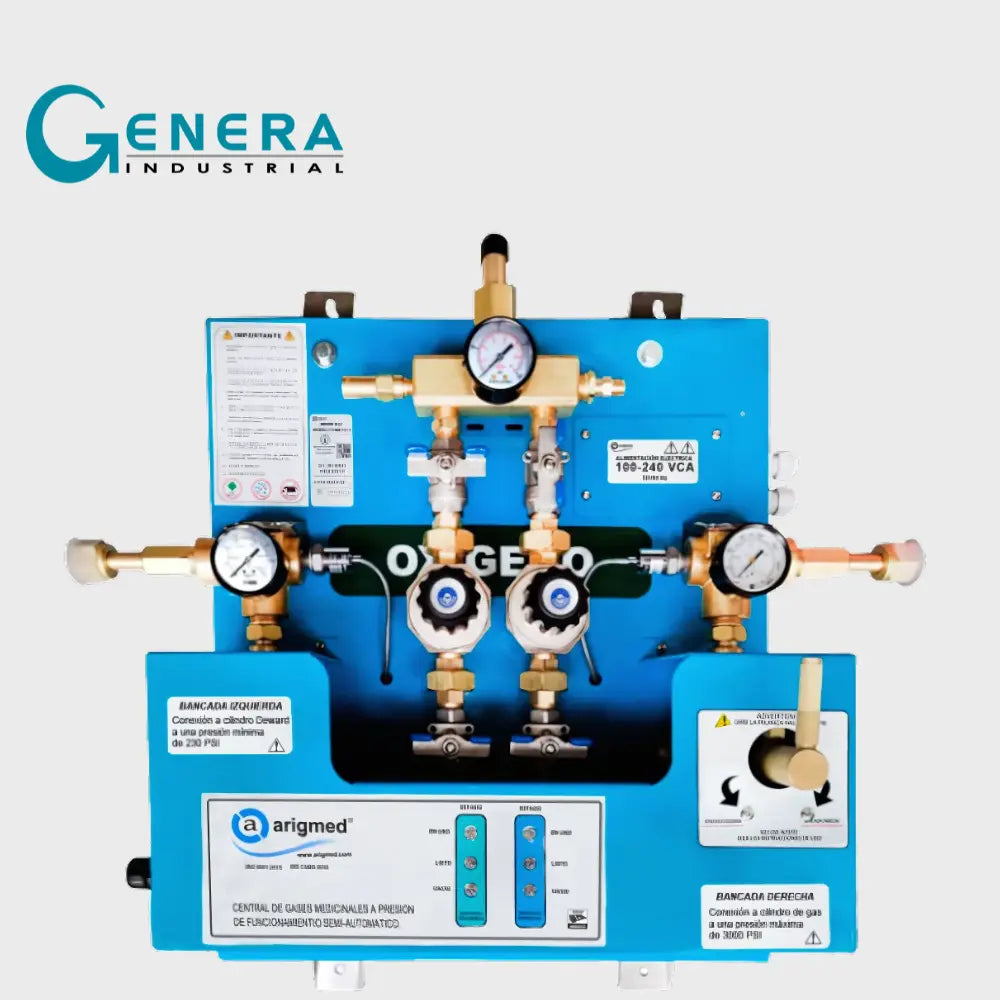

CENTRAL DE CILINDROS SEMIAUTOMÁTICA TIPO MÉDICO HÍBRIDA

Valor a cotizar

$0 CLP

Oferta Agotado

Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.

Valor referencial. El precio final será confirmado en la cotización oficial según las opciones seleccionadas.

Variantes de producto

SKU:

Cantidad

DESCRIPCIÓN

Central de cilindros semi-automática tipo médico Híbrida para Oxígeno (Manifold) con bancada primaria de cilindros para oxígeno liquido Deward y bancada secundaria con cilindros para oxígeno a gas en alta presión, sistema de transferencia manual para intercambio de bancadas, primer cambio de forma automático por diferencial de presión y designación de la bancada principal y secundaria para ciclos de trabajo por medio del selector manual (palanca), cumple con el código NFPA99-2015 Y ASTM B819 (limpio para uso con oxígeno). Las piezas que conforman la construcción de nuestras centrales de cilindros (manifolds) son fabricadas específicamente oa la medida, no usamos piezas comerciales o de uso común.
Platina de Montaje:
• Sólo para uso en interiores
• Fabricada en lámina de acero al carbón calibre 18 en acabado de pintura electrostática horneada.
• Opción de lámina de acero inoxidable calibre 18 (sólo bajo previa especificación).
Sistema de Control:
• Operado por un sistema PCB electrónico con indicadores visuales LEDS de alta brillantez para estados de operación de la central de suministro (manifold).
• Válvulas anti-retorno (checks) para controlar el diferencial de presión entre las bancadas de cilindros.
Transductores 4-20Mapa de alta presión para la bancada primaria y secundaria.
Señales visuales:
• Indica los estados de USO-LISTO-VACÍO por cada bancada primaria y secundaria.
Presione Bancada Principal:
• Mínima de Deward: 230 PSI
Deward Máxima 500 PSI Presiones Bancada Secundaria:
• Presión de Trabajo Oxígeno Médico Gas en Alta Presión: 3,000 PSI
Sistema de Derivación (By Pass):
• Sistema de 2 reguladores de línea final para baja presión con un aislamiento manual de válvulas de esfera fabricadas en acero inoxidable (uno en uso y el otro en reserva).
Válvula de sobrepresión y venteo:
• Válvula de alivio para la etapa de baja presión ubicada antes de la salida de la central de suministro (manifold) para protección de la red principal.
Comunicaciones:
• 1 puerto de conexión de relé para la salida de las señales de alarma y conexión con el panel maestro de señales para aviso del intercambio de bancadas.
Entradas de emergencia:
• Ubicada en la etapa de baja presión antes de la salida de la central de suministro (manifold) acoplamiento con entrada DISS DEMAND OXIGENO. • Acoplamiento con entrada CGA 540 para fuente alterna en baja presión 50-55 PSI.
Medidores de presión:
·Tipo análogo para las etapas de alta y baja presión.

CARACTERÍSTICAS

Entrega de caudal: • Entrega de Caudal Estándar de 65 Scf/min. • Para entregas mayores consulte por anticipado a la fábrica. Bancadas Cilindros: • De Ensamble Modular. • Fabricadas en Tubo de latón rojo de extrusión especial SPS aleación 23000, patilla H58 Dibujado, cumple con ASTM B-43-98, ASTM B-819 (Limpio para uso con oxígeno) y para una presión de trabajo de 3,000 PSI. • Válvulas de conexión de cilindros fabricadas en latón código CGA con cierre automático anti-retorno (verificar). Una válvula maestra manual para control de apertura y cierre de la bancada primaria y secundaria. • Una válvula de sobrepresión sólo para la bancada principal (cilindros Deward). • Se entrega en acabado en latón natural (el usuario o instalador podrá pintar o recubrir la barra a su elección). Arcos de Conexión para Cilindros: • Oxígeno Gas en Alta Presión: Tipo Flexible de tubo de Cobre conexión CGA 540. • Criogénico: Manguera Flexible de caucho, conexión CGA 540. Disponible para: • Sólo Oxígeno Médico conexión CGA 540, para cilindros Deward ya Gas en alta presión. Requerimiento: • Alimentación eléctrica 100-220 V 50-60 Hz. Tipo de Cable para Conexión en Sistema de Red: • Belden STP (par trenzado con blindaje) n.° 8461ZH o n.° 8208.
